ジムニーノマドにドラレコを取付しました。

本日は、新車のご注文を頂いたお客様のご要望で、前後カメラのドラレコを弊社で取り付けをしました。

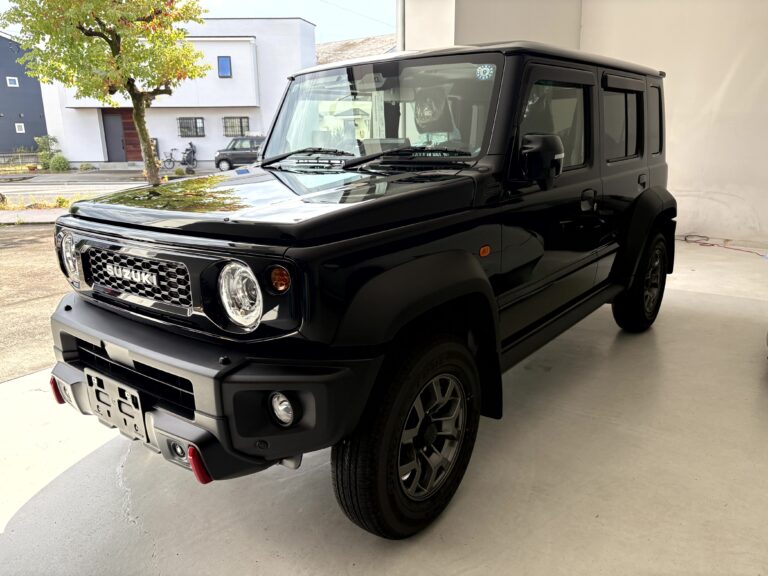

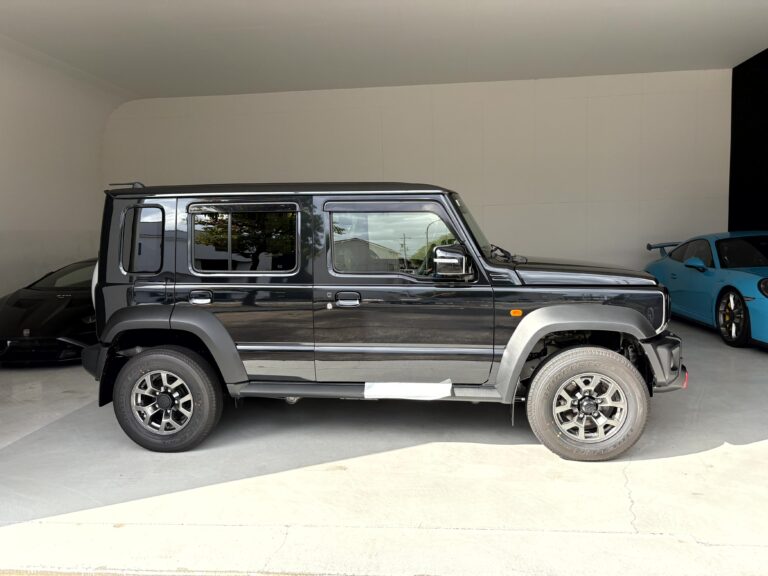

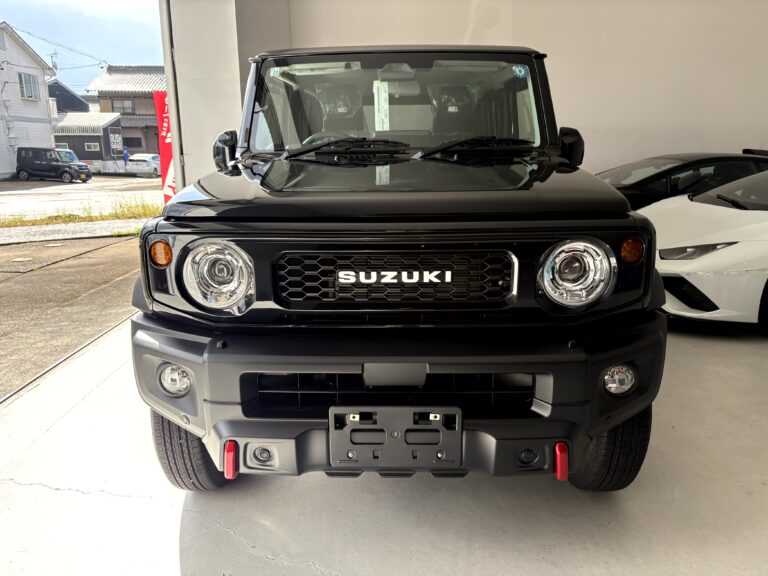

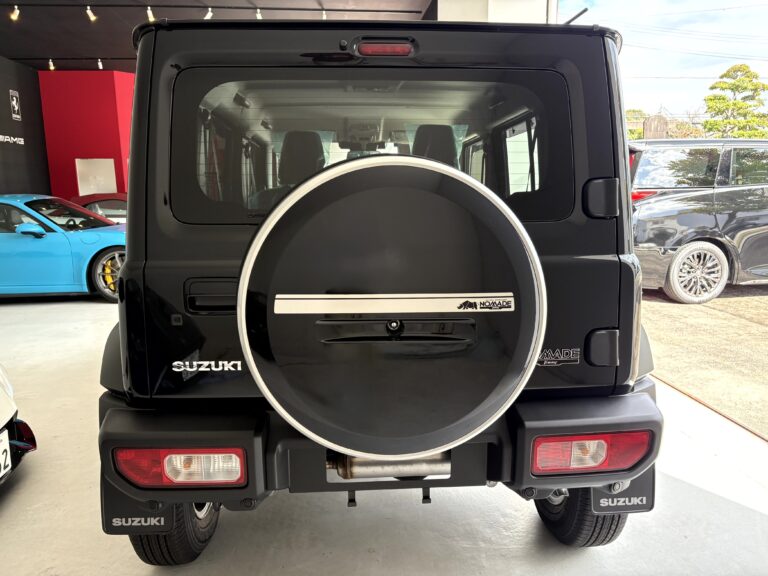

今、大変人気があるジムニーのノマドになります。

しかし、弊社で扱う事が多い、メルセデスベンツのGクラスにそっくりですよね。

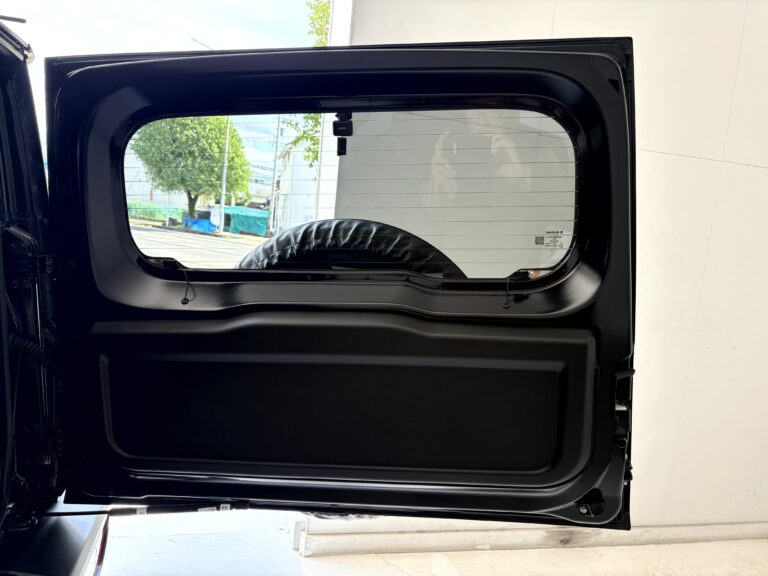

まずは鬼門と思われるリアカメラから取付

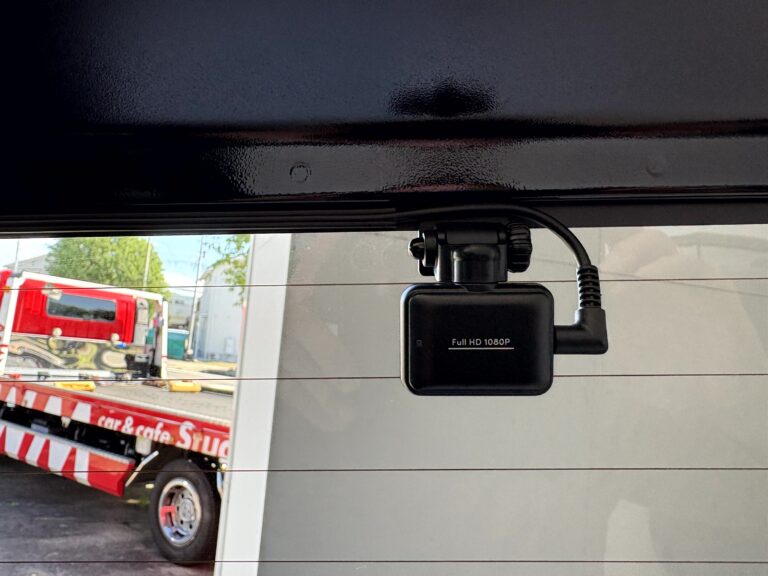

リアガラスの左右中央部をしっかりと測定して、本体を取付

ジムニーはモールドのカバーが無いので、引き回しに苦労します。
上部はケーブルを入れ込む隙間がありません。

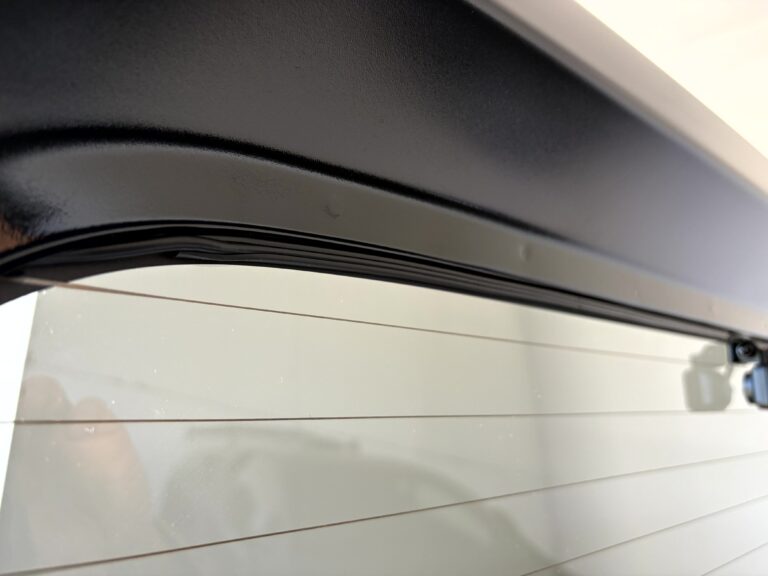

コの字型のゴムパーツを両面テープでガラスに貼り付け、そこにケーブルを格納させました。

非常にすっきりと引き回しが出来ました。　更にサイド部は隙間があり、格納できました。
10㎝間隔で飛び出し＋ビリ付き防止の為、布テープをぐるぐる巻きにして固定しました。

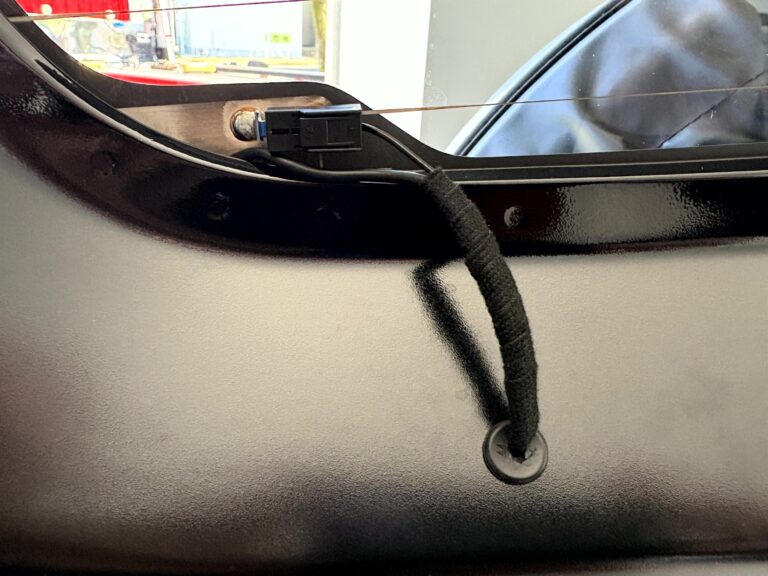

下部への挿入は、リアデフォッガ―の配線に並走

ここも布テープで処理

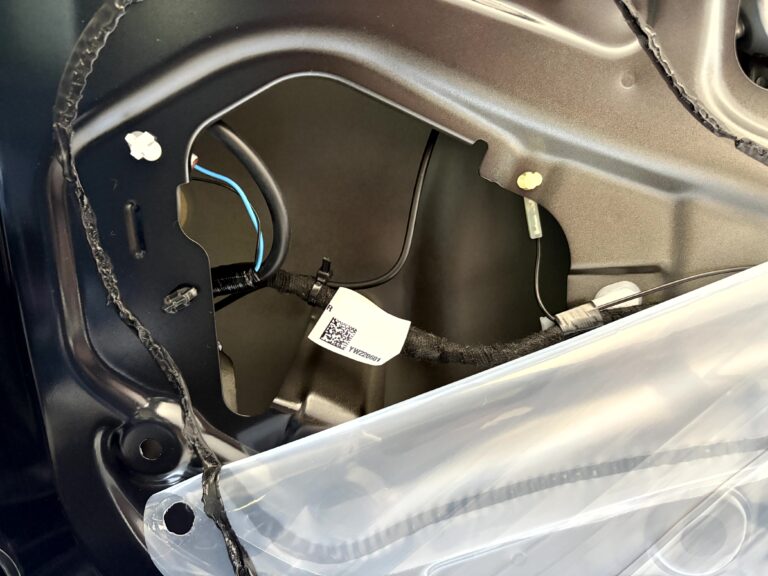

内部もビリ付き防止用にインシュロックタイでしっかりと固定

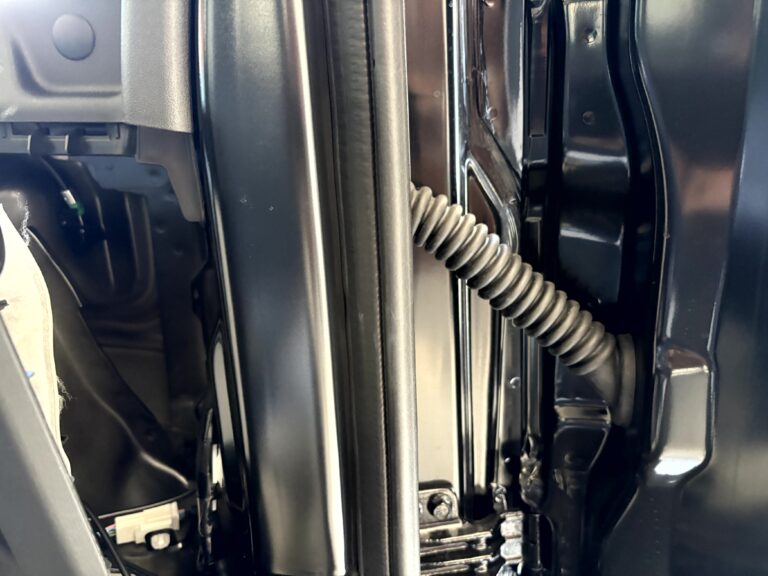

ジャバラの中に入れ込んで…

室内入れ込み成功。　あとは助手席側下部に添わせて、前面迄引き回しました。

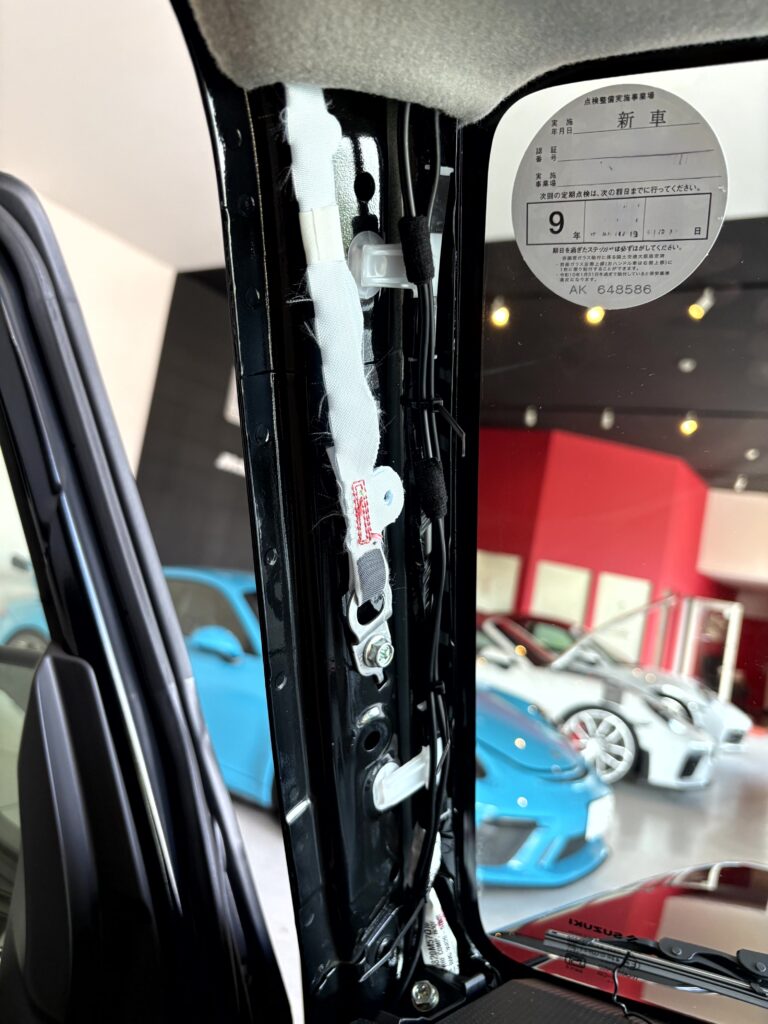

Aピラーカバーも外して内部でインシュロックタイでしっかりと固定

ビリ付き抑制に貢献

ちょっとピンボケ気味ですが、ハーネスに布テープを巻いて、落下とビリ付き防止対策実施

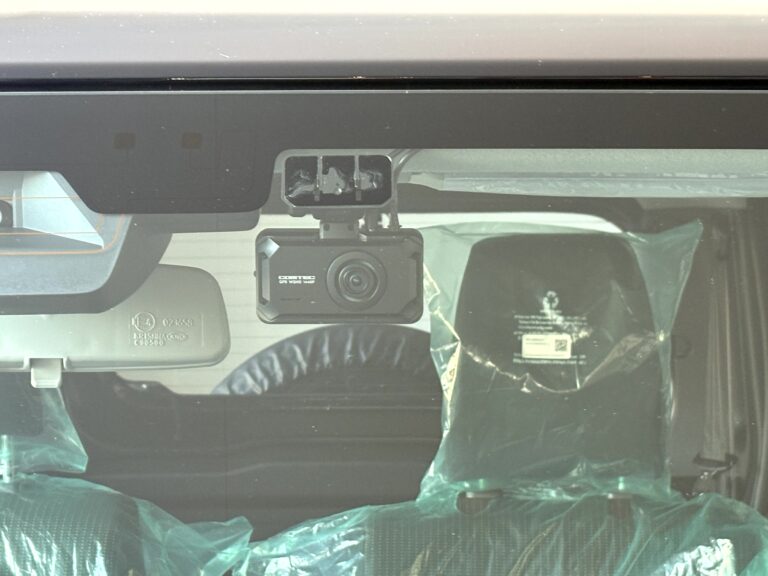

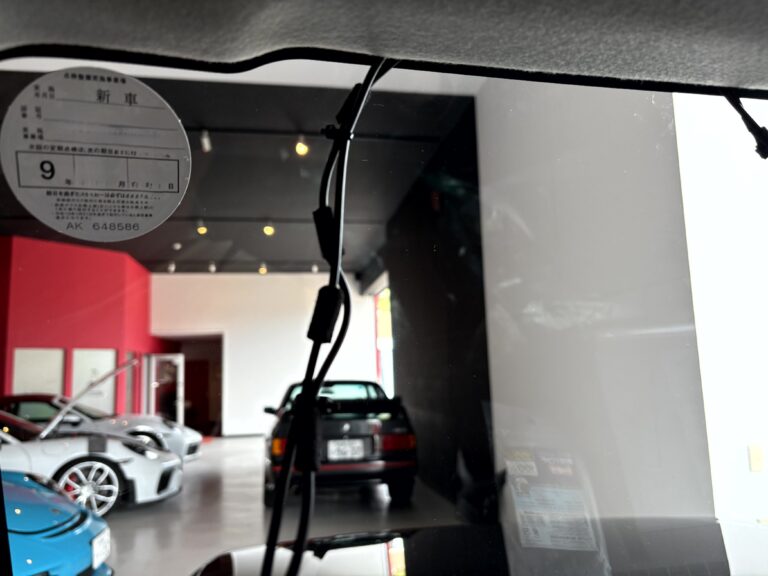

フロントカメラを取り付け

定番位置に貼り付け

最後に電源供給

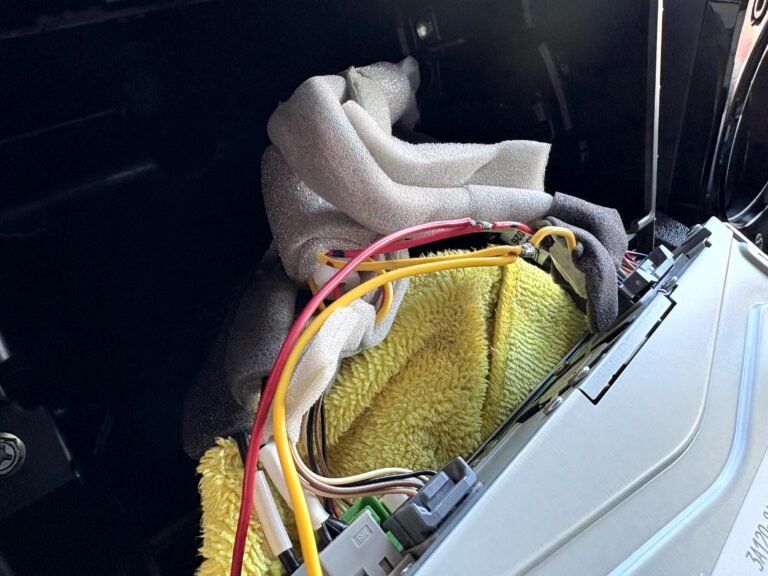

ディスプレーオーディオの電源コネクタからバッテリーとACC電源を取りました。
弊社はしっかりとはんだ付けします。
このあと、しっかりと絶縁テープ処理しました。

無事完成出来ました。

これから登録を行い、お客様へお渡しになります。
とても綺麗に取付が出来て良かったです。

新車なので、十二分な配慮を行い作業しました。
休憩なしで４時間程度でした。
今回はコムテックのZDR-065に駐車監視モードケーブルを使用して取り付けました。
駐車監視はやはり必要ではと思います。
12.2V以下でSTOPさせる設定で、30分の動作設定をしました。
数多くの走行支援モードもせっかくなので、ONさせておきました。

以上です。
