MINIクーパーの不具合解析

ラパンのリアカメラ取付が終了したので、次の車の施工に入りました。

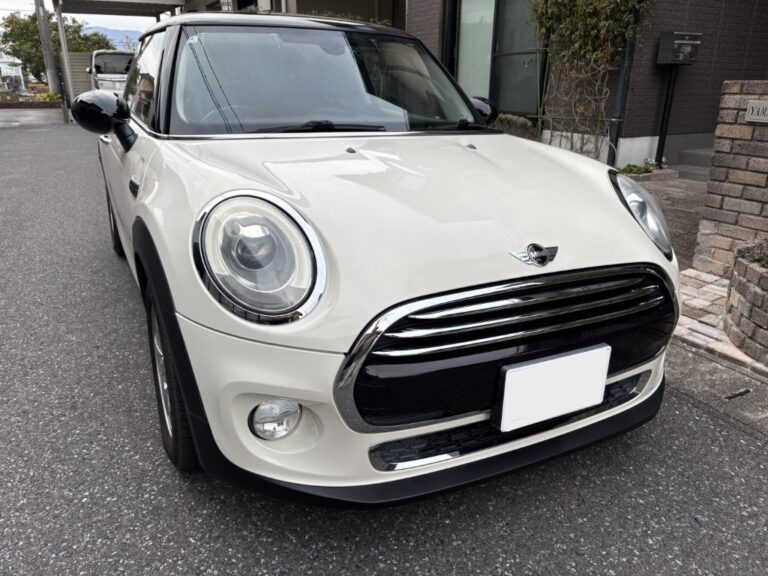

今回はMINIクーパーDのお車になります。
下取りで入庫した2016年の8.8万キロ程のお車で、実際運転しましたがとても乗りやすく、思わずアクセルを踏んでしまうお車になります。
ツインスクロールターボを採用しているので、1490CCですが低域のトルクが十分で、街乗りに最適かと思います。
昔MINIには何台か乗りましたが、また欲しいなあと思ってしまう走りでした。

さて本題です。
今回、不具合が発生しており、TVが映らないとの事
まずは解析からスタート
インターフェイスを使用していますが、タッチボタンを押しても全く出画しません。
この手の内容、コネクタ抜けなどでは？と思い、分解からスタート

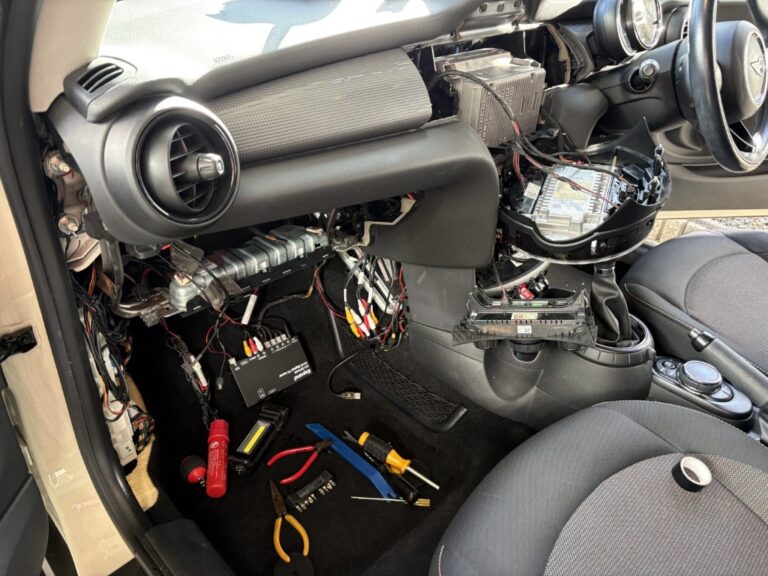

グローブBOXを外し、足元カバーも外し、

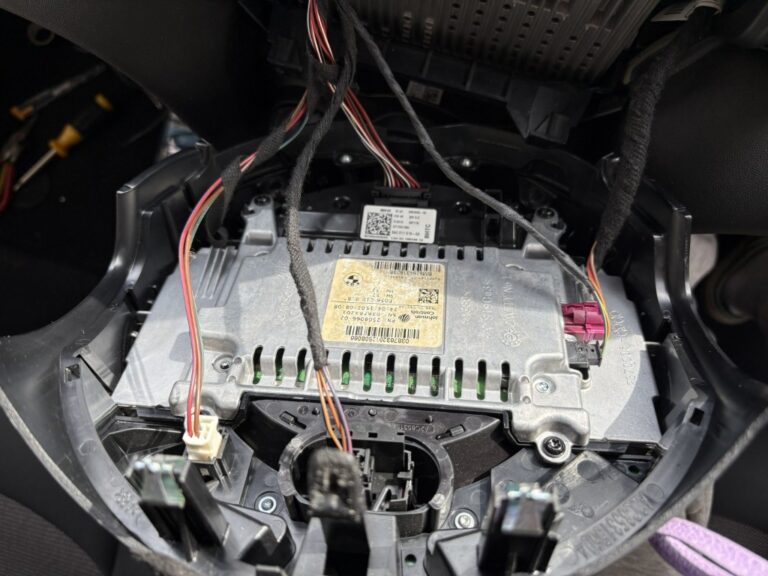

モニターも外しました。

開けてびっくり、

TVにインターフェースにドラレコも取り付けているので、線材の多さにびっくり！

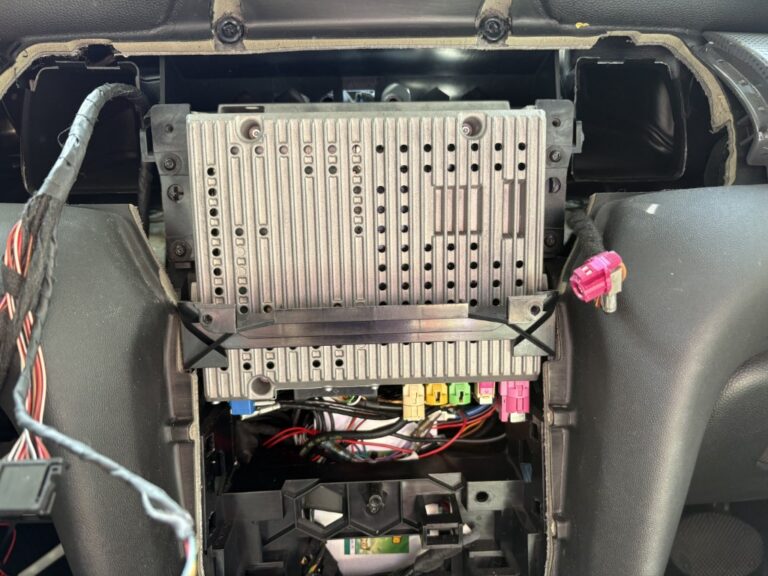

モニターを外して、中央に制御ユニットが格納されています。

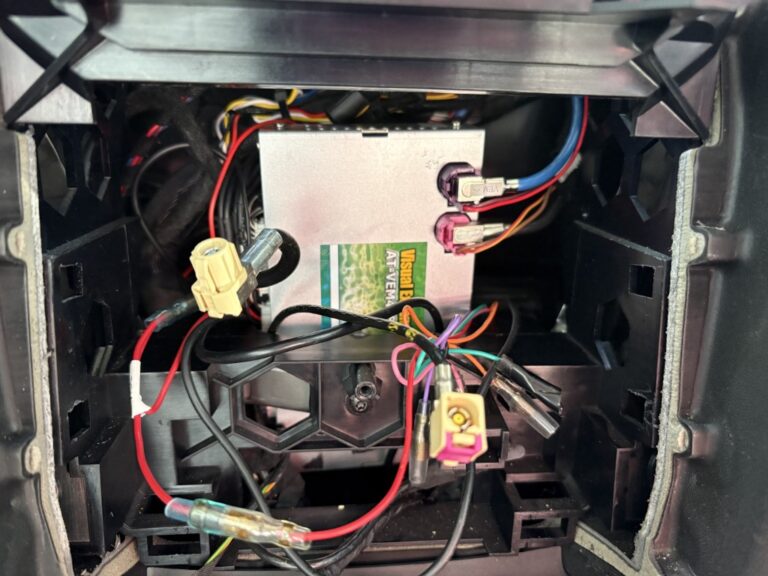

さらにその下にインターフェースが格納されていました。

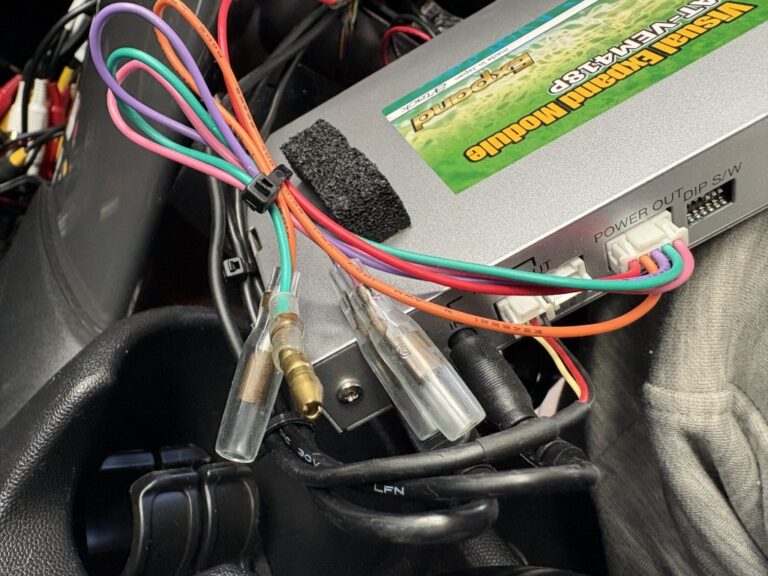

A/TACK製 VEM-418Pを使用していました。 取説も何もありませんでした。

カシメピンがむき出しになっていました。

ひょっとして分解時に外れた？

このインターフェースはAV1/2と2系統あります。　AV1からAV2に移動しても出画せず
最終的にチューナーユニットが故障していること判明
格納場所が助手席足元フロアカーペットの中に格納されており、放熱も厳しいし、何より道路やエンジン、マフラーなどの熱により、熱暴走（破壊）したのではと推測
外した後でチューナーを分解したところ、はんだ付け不良など一切ありませんでしたので、半導体の破壊と推測
（これ以上の修理断念）
チューナーはA/TACK製　AT-DTV4Xを使用していました。

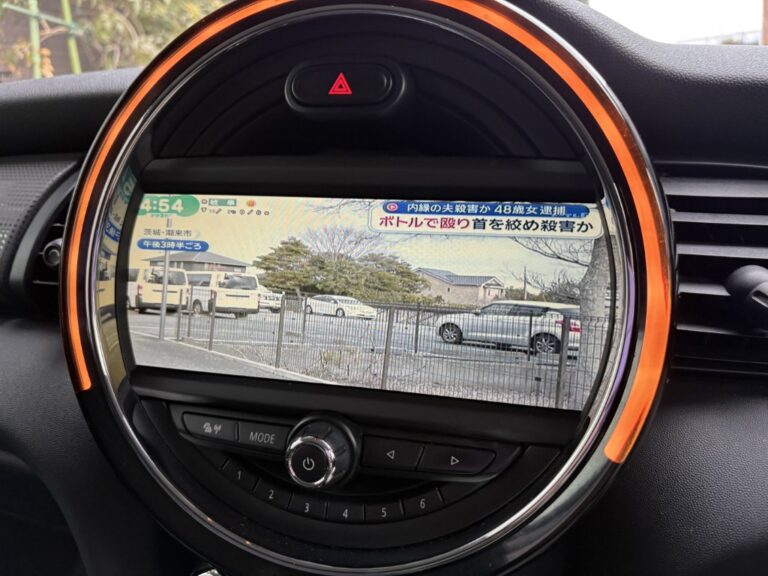

幸いなことにパイオニア製のTV地デジチューナーを在庫に持っていたので、交換したところ正常出画

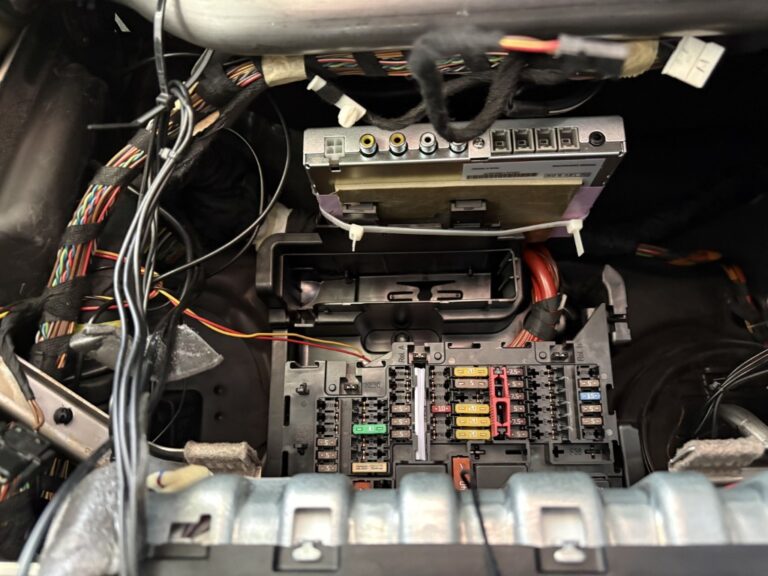

同じ場所に取付できないので、セオリーであるグローブBOX上に格納

取り付け後に、再度動作確認を実施
リモコンでチャンネル切り替えを行え、選局確認も行えたが、車側の選局切り替えボタン◀・▶を押しても動かない！
車両側ボタンをインターフェースにて感知後に、インターフェースからTVチューナーにリモコン用IR信号を送りますが、IR信号がメーカーにより正パルス、負パルス違う事を思い出し。
他社インターフェースならば配線を変えないといけないが、このA/TACK製は、設定変更で対応出来そうなこと判明

ありました、ありました

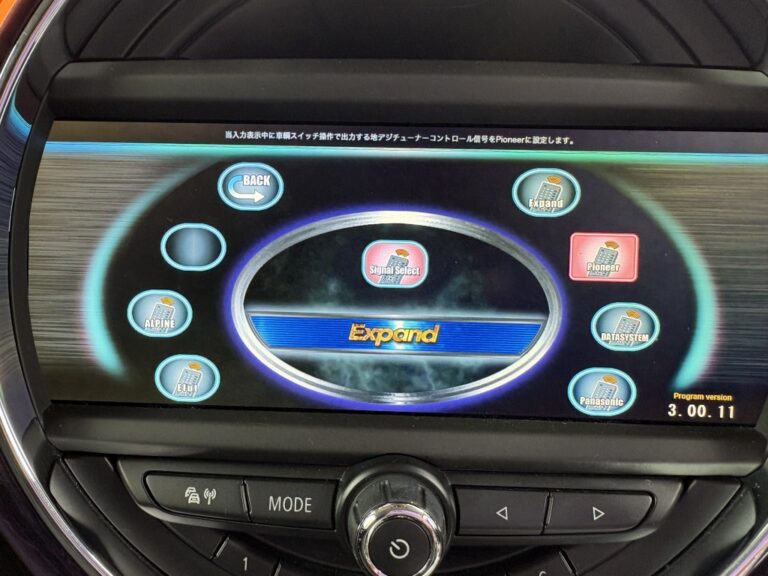

TVチューナーのメーカー選択メニュー操作　　もちろんパイオニアに変更

因みに設定変更（インターフェースモード）は、JOGシャトル部のMENUボタンの長押しで入れます。
その操作を行っていて、リアカメラモードを発見
ガイドラインがめちゃずれているので同時に直そうかと。

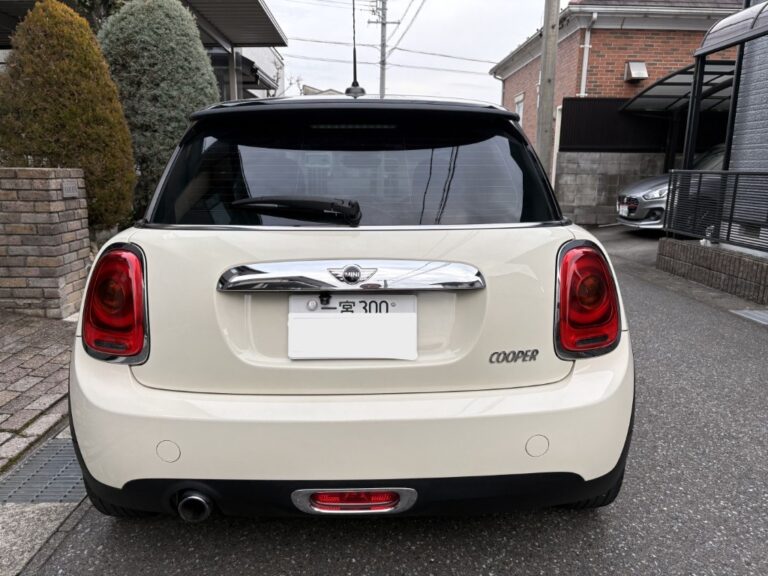

リアカメラ位置がかなり左に取り付けてあり、インターフェースのガイドライン位置調整範囲を超えていました。

ここまで移動しました。

これでも完璧まで移動できません。　もちろん旧位置よりはましになりましたが。
車両中央部はリアゲートを開けるレバーがあるので、ここが限界です。

更に、ガイドラインがステアリング連動するモードを発見

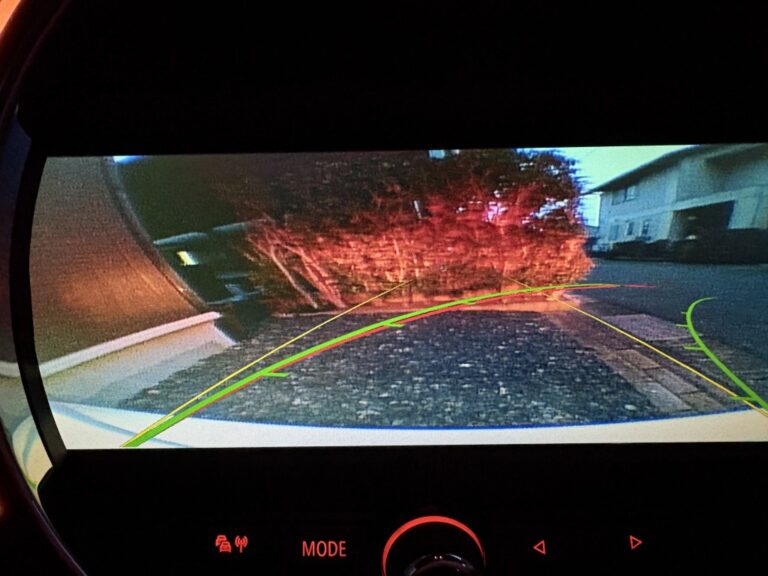

ステアリングを切ると、ガイドラインがカーブします。

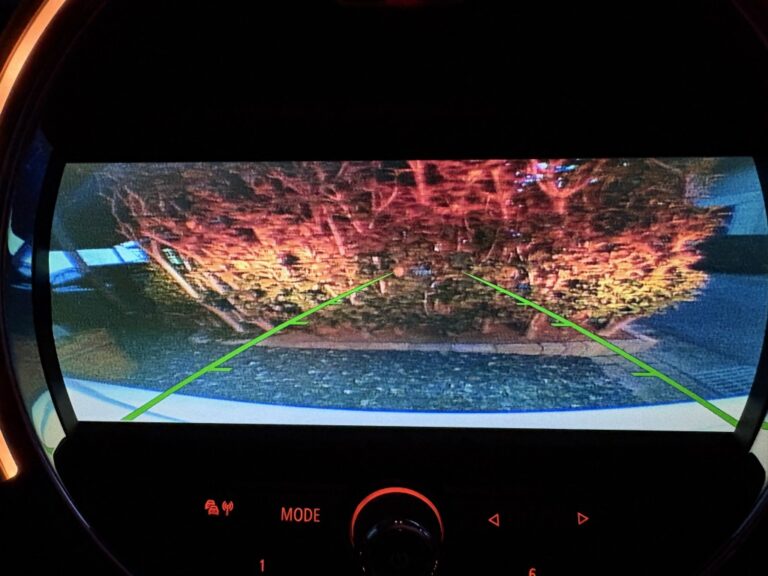

ステアリングまっすぐのガイドライン表示

どこまで使えるかは分かりませんが、便利な機能かと。（思います）

その他
AV入力が2系統あります。
AV1をTVチューナーを接続しているので、AV2は空きになっています。

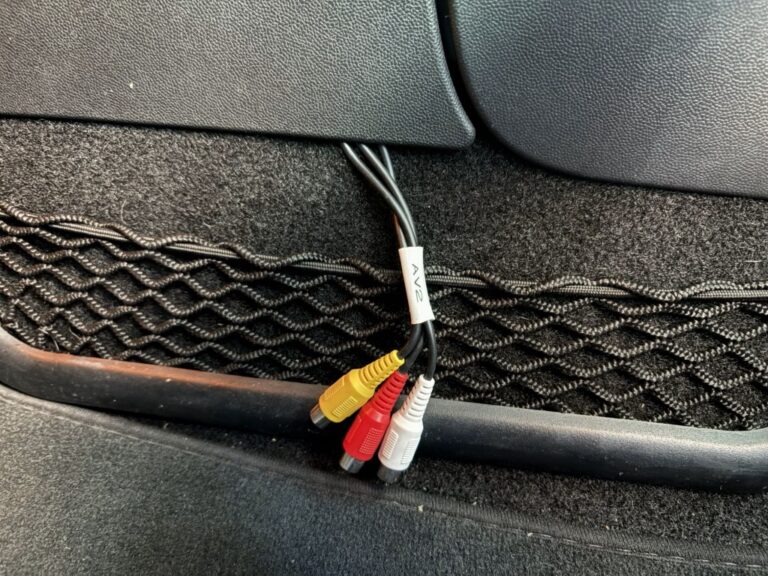

助手席足元にRCAケーブルを出しておいたので、すぐの使用が可能です。
スマホ接続しても良いですし。　　さらに発展が出来ます。

年式の割にパリッとして、ずばーっと走るので、明日にでもヘッドライトの曇りを磨いてあげようかなあと。
以上です。
